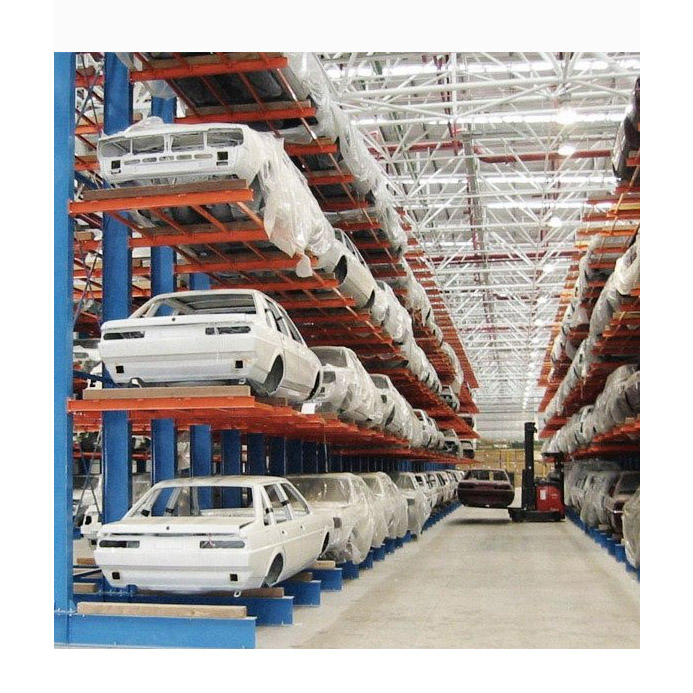

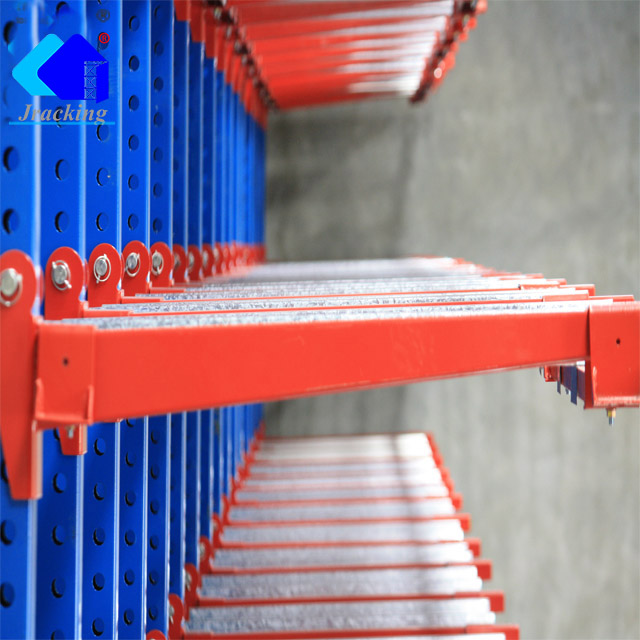

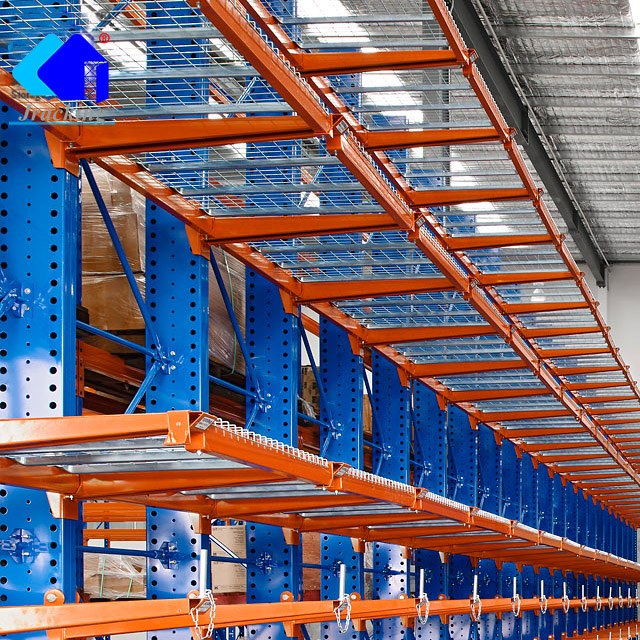

Jracking CE-gecertificeerde industriële magazijnstellingen, zwaar uitgevoerde cantilever-stellingen voor autoopslag
Productbeschrijving
Productspecificaties
| Productnaam | Cantilever Racking (Draagarmstelling) | Materiaal | Q235B Staal |
| Afmetingen | Op maat gemaakt | Kleur | Kleur op maat leverbaar |
| Diepte | Aangepast volgens specificatie | Draagvermogen | 1000 kg per arm |
| Breedte | Aangepast volgens specificatie | Hoogte | Aangepast volgens specificatie |
| Oppervlaktebehandeling | Poedercoating; Thermisch verzinkt (Hot Dip Galvanized) | ||
| Verpakking | Standaard exportverpakking | ||
| Certificering | RMI / CE / ISO / TUV / AS4084-2012 | ||
| Minimale bestelhoeveelheid (MOQ) | Één 20ft / 40ft container | ||
| Gratis Monster | Beschikbaar (verzendkosten voor rekening koper) | ||
| OEM Beschikbaarheid | Beschikbaar (maatwerk productie mogelijk) | ||

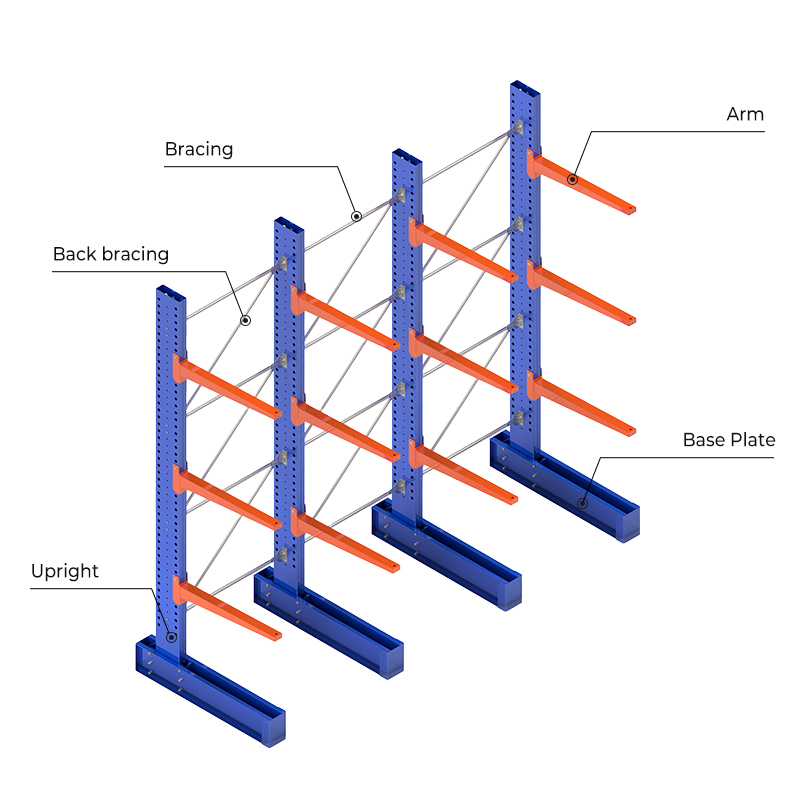

Productdetails & Overzicht
Installatie-instructies
Stap 1

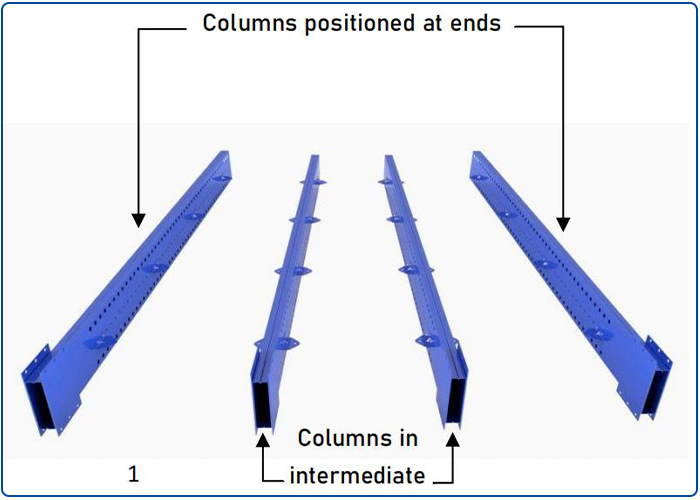

Monteer 1 rij MK-schoorbeugels aan de binnenzijde van de eindkolommen. Monteer tegelijkertijd 2 rijen beugels aan beide zijden van de tussenliggende kolommen, zoals weergegeven.
Stap 2

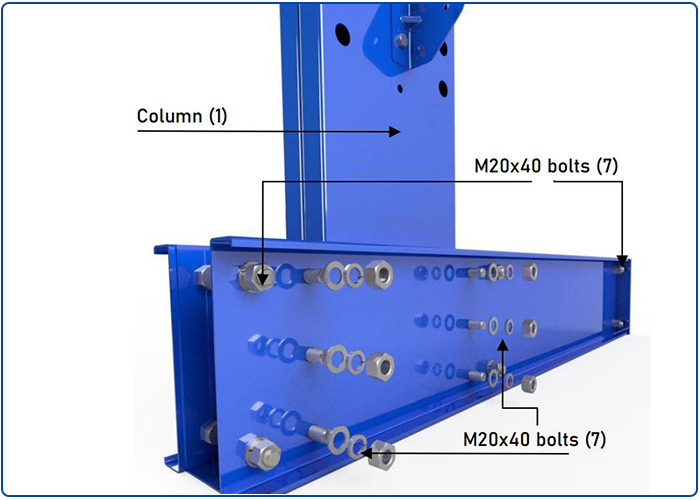

Plaats de kolom (1) verticaal in de MK-bevestigingsvoet. Verbind de kolom en de voet met M20x40 bouten (7). Draai de overige M20x40 bouten (7) op de voet vast. Aanbevolen aandraaimoment: 86~103 N·m.
Stap 3

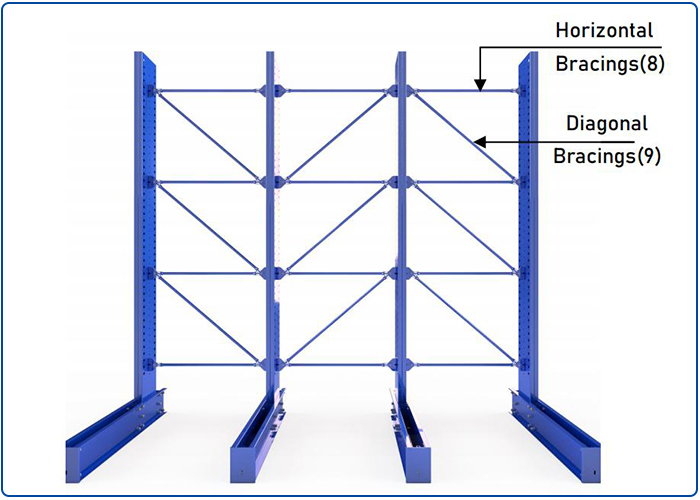

De standaardsamenstelling van de verticale kruisschoren na bevestiging aan de kolommen is zichtbaar op de afbeelding.
Stap 4

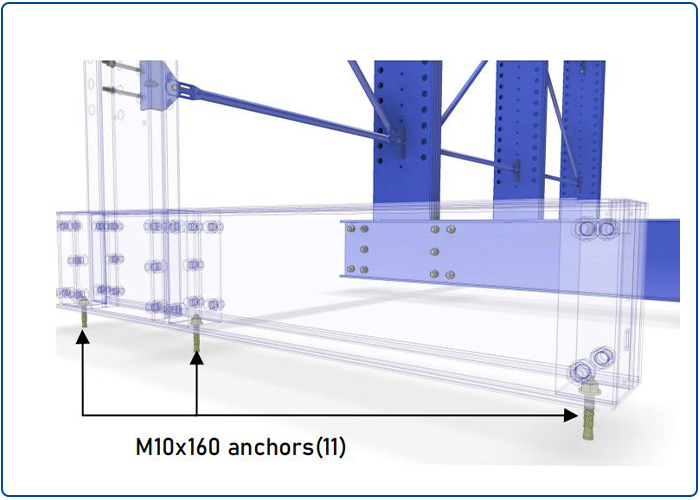

Stel de voeten waterpas met metalen stelplaten indien nodig. Draai de M20x40 bouten (7) aan de voorzijde van de voet stevig vast. Boor gaten in de vloer met een Ø14 mm boor (minimale diepte 100 mm). Verwijder boorresten, sla de M10x160 ankers (11) voorzichtig vast en bevestig de plaat. Aanbevolen koppel: 50 N·m.

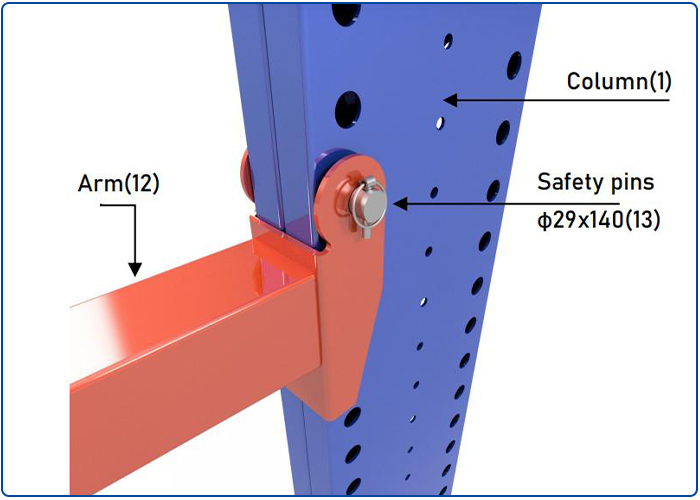

Stap 5
De draagarm (12) wordt aan de kolom (1) bevestigd met borgpennen Ø29x140 (13). Monteer de armen volgens de aangegeven hoogtes en configuraties op de projecttekening.
Stap 6

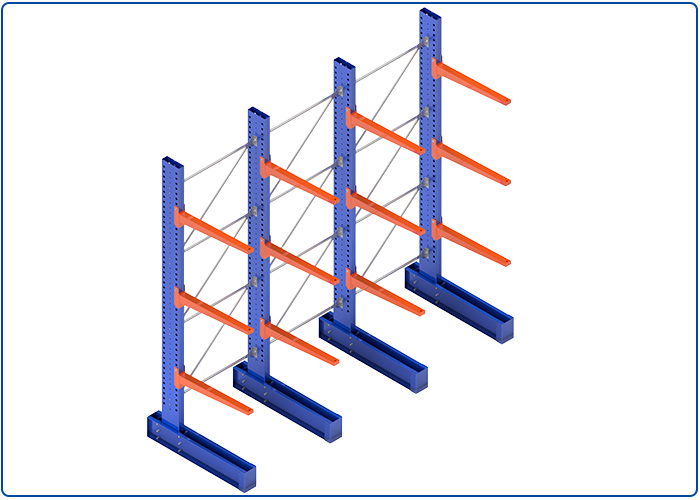

De voltooide stellingconstructie dient eruit te zien zoals getoond op de referentie-illustratie.
Productie & Assortiment
Veelgestelde Vragen (FAQ)
Wat zijn de handelsvoorwaarden en levertijden?
- Betalingsvoorwaarden: T/T 30% aanbetaling na orderbevestiging, 70% saldo voldaan tegen het cognossement (B/L). L/C en O/A zijn eveneens mogelijk.
- Levertijd: Normaal gesproken binnen 20-25 dagen na ontvangst van de aanbetaling.
- Monsters: Beschikbaar voor elk model; gereed voor verzending binnen 7-15 dagen na betaling.
- Laadhaven: Shanghai / Nanjing, China.
- Kortingen: Aantrekkelijke staffelkortingen beschikbaar voor grote volumes.
Hoe wordt het transport van de goederen geregeld?
- Zeevracht: Wij berekenen en actualiseren de vrachttarieven zodra uw bestemmingshaven bekend is.
- Aangewezen expediteur: U kunt de contactgegevens van uw eigen expediteur doorgeven, waarna wij de overdracht en aflevering direct organiseren.
Welke service en technische ondersteuning bieden jullie?
- Vragen over producten of prijzen worden binnen 12 uur beantwoord.
- Ervaren team beschikbaar voor deskundig advies in vloeiend Engels.
- Volledige ondersteuning bij OEM & ODM voor magazijnstellingen op maat.
- Toegewijde constructeurs en ingenieurs voor het ontwerpen van de optimale magazijnoplossing.
Hoe verloopt het bestelproces van begin tot eind?
1. Ontwerptekening
→
2. Bevestiging tekening
→
3. Offerte
→
4. Proforma Factuur (PI)
→
5. Bevestiging PI
→
6. 30% Aanbetaling
→
7. Productie
→
8. Kwaliteitscontrole (QC)
→
9. Restbetaling
→
10. Verzending
Wat zijn jullie onderscheidende voordelen?
- Betalingsopties: Flexibele betalingscondities mogelijk (O/A 40-60 dagen).
- Snelle doorlooptijd: Mogelijkheid tot spoedleveringen bij urgente projecten.
- Fabrieksprijzen: Concurrerende prijzen rechtstreeks vanuit de fabriek.
- Garantie: 2 jaar garantie inclusief kosteloze nazending van vervangende onderdelen bij defecten.
Hanteert Jracking een minimale afname (MOQ) en hoe werken matrijskosten?
MOQ: Er geldt geen strikte minimale bestelgrootte, maar grotere volumes bieden aanzienlijke prijsvoordelen. Wij adviseren voor standaardproducten een minimale afname van één 20ft container (ca. 15 ton).
Matrijskosten: Wanneer nieuw gereedschap of een nieuwe mal vereist is, worden deze kosten voorafgaand aan de eerste bestelling gefactureerd. Deze kosten worden bij het bereiken van een vooraf vastgesteld ordervolume gedeeltelijk of geheel gerestitueerd.
