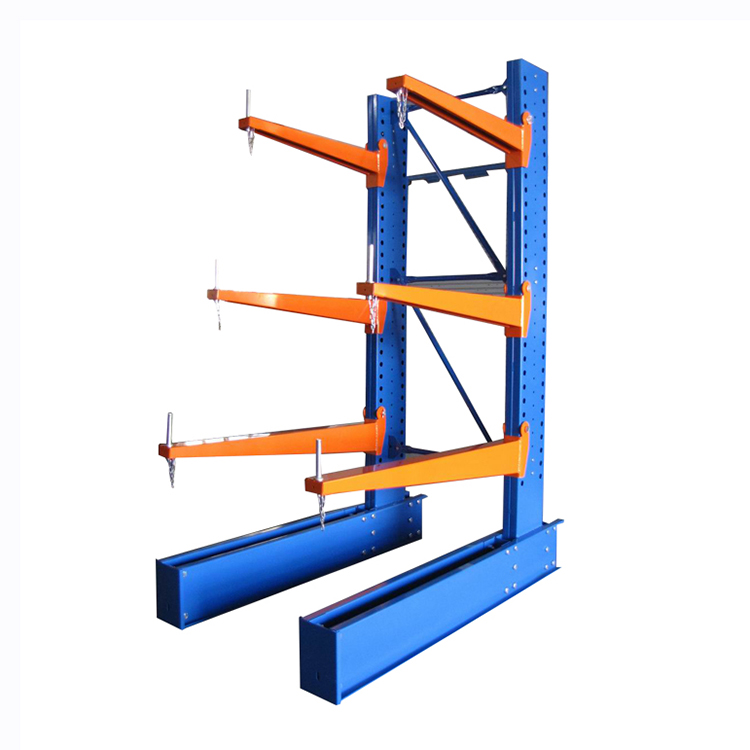

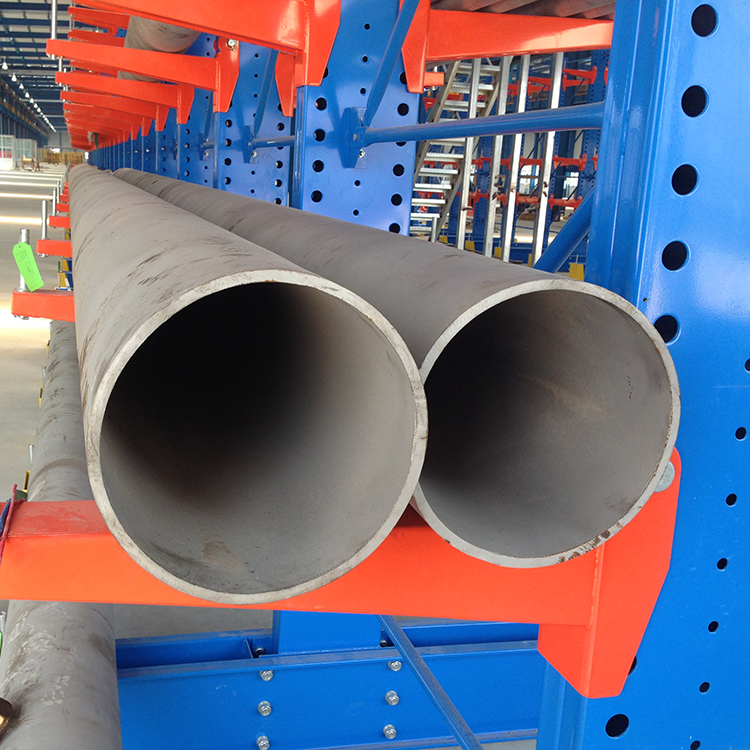

Jacking CE-gecertificeerde industriële magazijnstellingen voor pijpen, zware cantileverstellingen voor de opslag van lange metalen onderdelen.
Productbeschrijving
| Naam | Draagarmstelling (Cantilever Racking) | Materiaal | Q235B Staal |
| Afmeting | Aangepast formaat | Kleur | Aangepaste kleur |
| Diepte | Op maat gemaakt | Draagvermogen | 1000 kg / arm |
| Breedte | Op maat gemaakt | Hoogte | Op maat gemaakt |
| Oppervlaktebehandeling | Poedercoating; Thermisch verzinkt | ||
| Verpakking | Exportverpakking | ||
| Certificering | RMI / CE / ISO / TUV / AS4084-2012 | ||
| Minimale bestelhoeveelheid (MOQ) | Één 20ft / 40ft container | ||
| Gratis Monster | Beschikbaar (verzendkosten voor rekening koper) | ||
| OEM | Beschikbaar | ||
⚙ Installatie-instructies

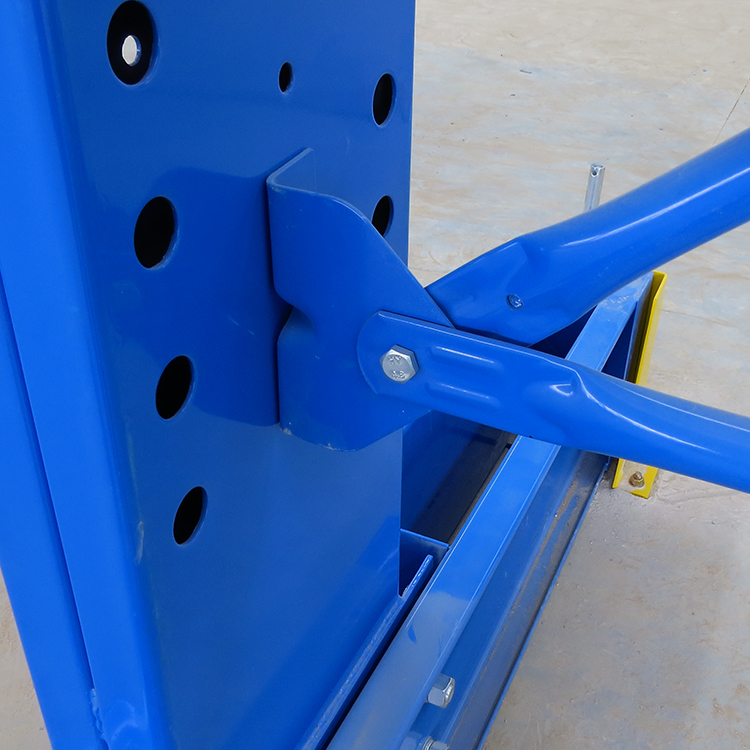

1. Verbind 1 rij MK-schoorbeugels aan de binnenzijde van de staanders aan de uiteinden, en verbind tegelijkertijd 2 rijen beugels aan beide zijden van de tussenliggende kolommen, zoals weergegeven.
2. Plaats de kolom (1) verticaal in de bevestigende MK-voet, zoals getoond. Bevestig de kolom en de voet met M20x40 bouten (7). Draai de overige M20x40 bouten (7) op de voet vast. Aanbevolen aandraaimoment: 86~103 N·m.
3. De standaardsamenstelling van het verticale schoorverband na bevestiging aan de staanders is zoals weergegeven in de afbeelding.
4. De voeten moeten indien nodig worden genivelleerd met metalen stelplaten. Draai vervolgens de M20x40 bouten (7) aan de voorkant van de voet volledig vast volgens stap 2. Boor gaten in de vloer via de boorgaten in de voet met een boor Ø14 en een minimale diepte van 100 mm. Verwijder het boorgruis en sla de M10x160 ankers (11) voorzichtig in. Zet de bevestigingsplaat stevig vast. Aanbevolen aandraaimoment: 50 N·m.
5. De arm (12) wordt aan de kolom (1) bevestigd met behulp van borgpennen Ø29x140 (13). Monteer de armen (11) overeenkomstig de hoogtes en verdeling zoals aangegeven op de bijbehorende projecttekening.

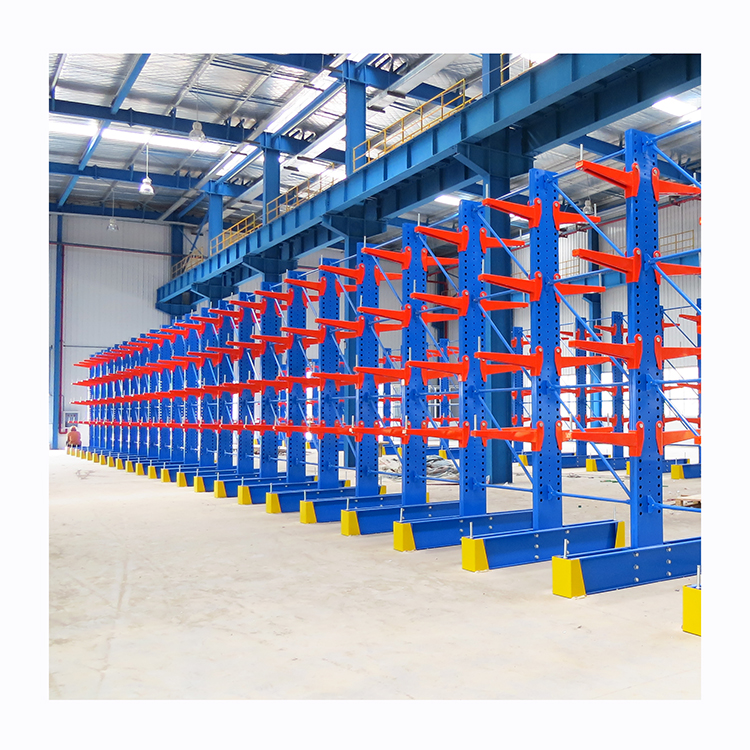

6. De voltooide structuur ziet er uiteindelijk uit zoals afgebeeld.
? Veelgestelde Vragen (FAQ)
Q Wat zijn uw handelsvoorwaarden?
1) Betalingstermijnen: T/T 30% aanbetaling na orderbevestiging, 70% saldo voldaan tegen de vrachtbrief (B/L). L/C en O/A zijn tevens beschikbaar.
2) Levertijd: Gewoonlijk binnen 20-25 dagen na ontvangst van de aanbetaling.
3) Monsterbeleid: Voor elk model zijn monsters beschikbaar. Monsters zijn klaar binnen 7-15 dagen na betaling.
4) Laadhaven: Shanghai / Nanjing, China.
5) Kortingen: Wij bieden aantrekkelijke kortingen bij grote bestelhoeveelheden.
Q Hoe worden mijn goederen geleverd?
1) Zeevracht: Wij updaten de zeevrachttarieven zodra we weten in welke haven de goederen worden afgeleverd.
2) Aangewezen expediteur: Geef ons de contactgegevens van uw expediteur door en wij regelen de overdracht en verzending van de goederen.
Q Welke service biedt u?
1) Uw aanvraag met betrekking tot producten of prijzen wordt binnen 12 uur beantwoord.
2) Goed opgeleid en ervaren personeel beantwoordt al uw vragen in vloeiend Engels.
3) OEM & ODM: wij kunnen u helpen met het ontwerp van al uw op maat gemaakte stellingen.
4) Wij beschikken over zeer ervaren professionele ingenieurs om de beste oplossingen te realiseren.
Q Hoe verloopt het aankoopproces van uw product?
Ontwerptekening → Bevestig tekening → Offerte → Proforma Factuur (PI) → Bevestig PI → Aanbetaling 30% regelen → Productie → QC Inspectie → Saldo betalen → Verzending
Q Wat zijn uw voordelen?
1) Betaling: Wij kunnen O/A 40-60 dagen faciliteren.
2) Levertijd: Bij spoedbestellingen kunnen wij een snelle levering realiseren.
3) Fabrieksprijs: Concurrerende prijzen dankzij directe fabrieksverkoop.
4) Garantie: Twee jaar garantie; defecte onderdelen worden direct vervangen en naar u verzonden.
Q Hanteert Jracking een minimale bestelhoeveelheid (MOQ) of matrijskosten?
MOQ: Nee, maar grotere volumes bieden betere prijzen. Wij bevelen voor standaardproducten een minimale bestelling van één 20ft container aan (ongeveer 15 ton).
Matrijskosten: Indien speciale matrijzen nodig zijn, worden de kosten vóór de eerste bestelling in rekening gebracht. Deze kosten worden na het bereiken van een bepaald bestelvolume geheel of gedeeltelijk gerestitueerd.
